Задача
Заказчик строил новый Центр управления сетями (ЦУС) Владимирского филиала ПАО «Россети Центр и Приволжье». Филиал отвечает за распределительные сети 0,4–110 кВ Владимирской области — это сотни подстанций и тысячи километров линий. Требовалось оснастить две функционально разные зоны в одном объекте:
— Диспетчерский зал, где круглосуточно дежурят оперативные диспетчеры и в режиме реального времени отслеживают состояние всей сети по мнемосхеме. Любое отключение, аварийная ситуация или плановое переключение должны быть видны мгновенно — и из-за пультов, и с любой точки зала.
— Переговорный зал для оперативных совещаний с филиалами компании, ВКС, презентаций технических решений и работы со схемами.
Ключевые требования заказчика:
- Видеостена с яркостью и углами обзора, достаточными для чтения мнемосхемы 6 кВ — 110 кВ с расстояния 8–10 метров, рассчитанная на работу 24/7.
- Диспетчерские АРМ с возможностью развести оперативную мнемосхему, текущие переключения, телефонию и систему релейной защиты на отдельные мониторы — без постоянного переключения окон.
- Низкая задержка отображения данных ОИК (оперативно-информационного комплекса) на видеостене.
- Беспроводной шеринг экрана в переговорной — для подрядчиков и проектных команд, которые приходят со своими ноутбуками.
- Качественное звукоусиление и микрофонная система для гибридных совещаний с филиалами.
- Брендирование интерьера в фирменном стиле «Россетей» без удешевления и «гирлянд из принтерной плёнки».
Что сделали

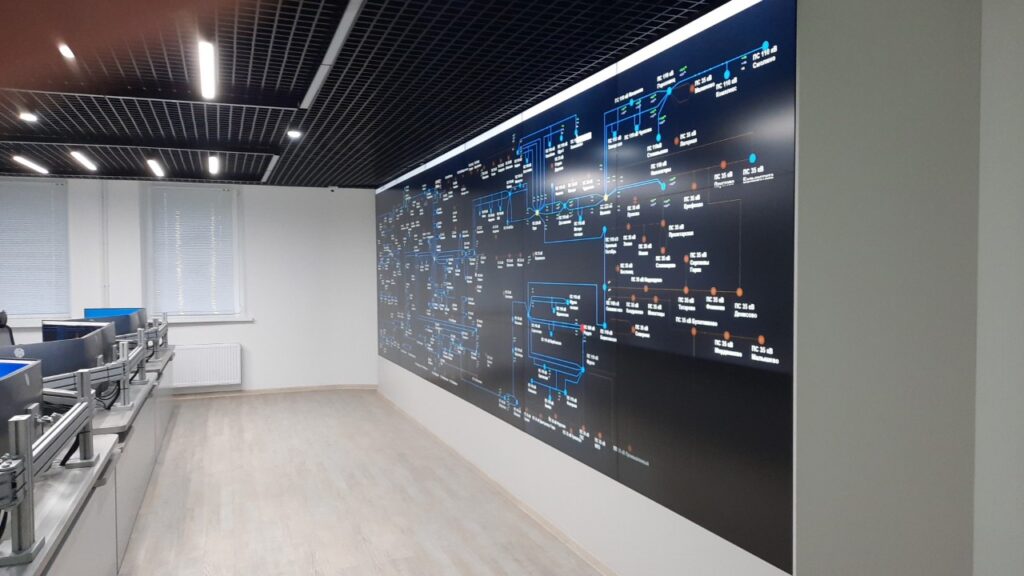

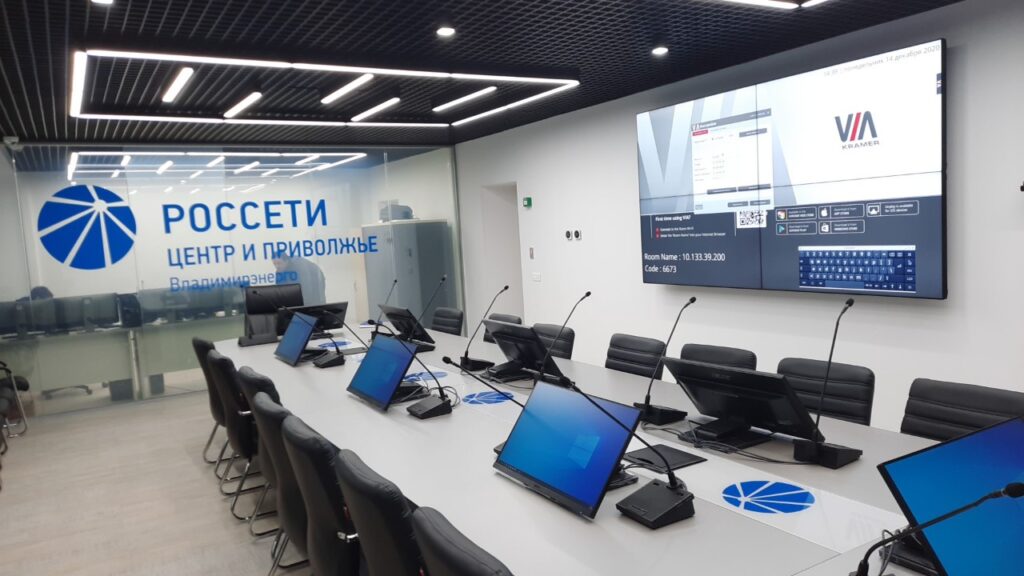

Спроектировали и собрали единый комплекс из двух залов с разной функциональной нагрузкой, но общим контуром управления и единым визуальным стилем. В диспетчерской — крупная LCD-видеостена с тонкими швами и видеопроцессором, позволяющая выводить как сводную мнемосхему, так и любой ОИК-источник на любую часть стены. На каждое рабочее место — многомониторная конфигурация на эргономичных кронштейнах. В переговорной — два больших дисплея с системой беспроводной презентации Kramer VIA, потолочные ВКС-микрофоны и PTZ-камеры для гибридных совещаний. Отдельно проработано брендирование: центральная инсталляция в виде опоры ЛЭП со встроенным экраном, фирменная графика на стенах, навигация.
Состав работ
- Обследование и проектирование — обмеры помещений, расчёт яркости и углов обзора видеостены, проектирование оперативной мнемосхемы, разработка схем расположения АРМ, согласование интерьерных решений с архитекторами заказчика.
- Разработка рабочей документации — комплект РД по видеостене, конференц-системе, ВКС, системе беспроводной презентации, СКС, кабельным трассам и электроснабжению.
- Поставка оборудования — централизованная логистика: LCD-панели для видеостены и видеопроцессор, многомониторные АРМ диспетчеров, дисплеи переговорного зала, конференц-микрофоны, потолочные ВКС-микрофоны, PTZ-камеры, шлюзы беспроводной презентации Kramer VIA, акустические системы.
- Монтажные работы — установка видеостены с юстировкой межпанельных швов, монтаж диспетчерских пультов и многомониторных кронштейнов, прокладка слаботочных трасс, инсталляция потолочного оборудования.
- Пусконаладочные работы — калибровка видеостены, настройка цветопередачи и сведение в единое изображение, программирование контроллеров, конфигурация беспроводной презентации, привязка источников ОИК к зонам видеостены.
- Брендирование интерьера — изготовление и монтаж центральной инсталляции «опора ЛЭП» со встроенным экраном, фирменная графика на стенах, навигация.
- Пусконаладка и обучение — обучение оперативного персонала диспетчерской, инженеров эксплуатирующего подразделения и администраторов переговорного зала, гарантийное и постгарантийное обслуживание.
Результат
Подход типизирован: «диспетчерская + переговорная + единая видеостена» применяется как референс-решение для других ЦУС филиалов компании.
ЦУС введён в эксплуатацию в декабре 2020 года, работает в круглосуточном режиме.
Видеостена обеспечивает читаемость мнемосхемы со всех рабочих мест и из любой точки зала, без зрительного «разрыва» на швах.
Каждый диспетчер получил многомониторное рабочее место: параллельный контроль ОИК, релейной защиты, телефонии и видеонаблюдения подстанций — без переключения между окнами.
Переговорный зал используется для оперативных совещаний с другими филиалами «Россетей Центр и Приволжье» — Иваново, Кострома, Калуга, Тула, Тамбов, Орёл, Брянск, Смоленск.
